Artikkelin yhteenveto
Paneelilevyn korvakkeetniillä on tärkeä rooli sähkönjakelujärjestelmissä tarjoamalla turvalliset ja vakaat johdinliitännät paneelikeskusten sisällä. Huonot liitännät voivat johtaa ylikuumenemiseen, tehohäviöön ja mahdollisiin turvallisuusriskeihin. Tässä artikkelissa kerrotaan, kuinka keskuspaneelin korvakkeet toimivat, kuinka ne tukevat turvallista virransiirtoa ja kuinka valitaan oikea korvake tiettyihin sovelluksiin. Siinä hahmotellaan myös yleisiä asennushaasteita ja käytännön ratkaisuja, jotka parantavat sähköpaneelien luotettavuutta.

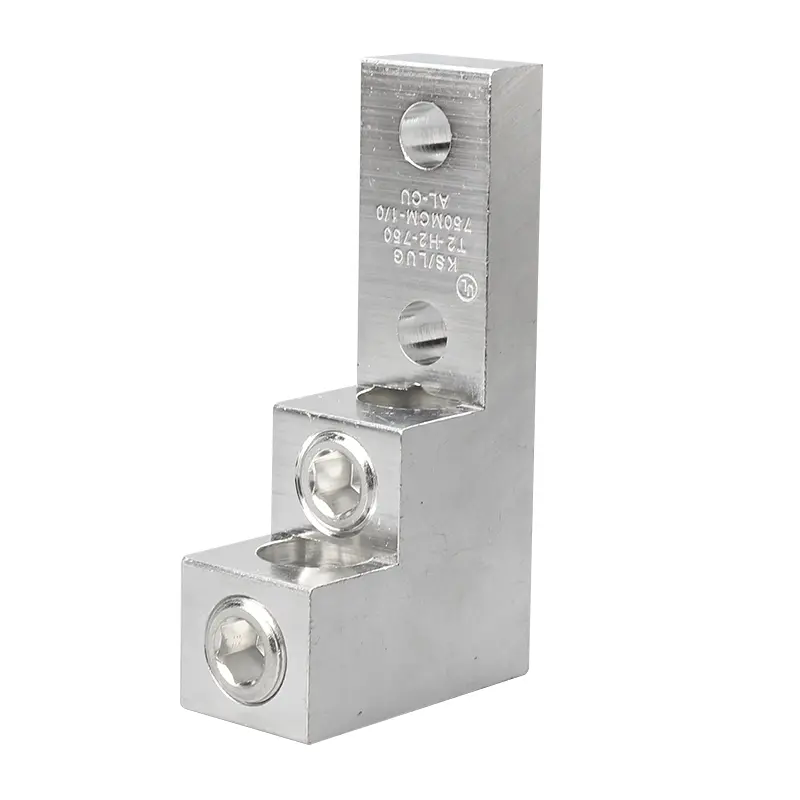

Keskustaulujen korvakkeet ovat erikoissähköliittimiä, jotka on suunniteltu kiinnittämään johtimia paneelikeskusten tai jakelukeskusten sisällä. Nämä korvakkeet luovat vakaan sähköisen rajapinnan saapuvien voimalinjojen ja piirilevyn sisäisten virtakiskojen tai liitäntöjen välille.
Nykyaikaisessa sähköinfrastruktuurissa ryhmäkeskukset jakavat sähkön päälähteestä eri haarapiireihin. Luotettavat liitännät varmistavat, että sähkövirta kulkee tehokkaasti säilyttäen samalla mekaanisen vakauden. Ilman oikein asennettuja korvakkeita johtimet voivat löystyä aiheuttaen vastuksen muodostumista, ylikuumenemista tai jopa sähkövian.
Paneelilevyn korvakkeita käytetään laajasti asuin-, liike- ja teollisuussähköjärjestelmissä. Ne on suunniteltu sopimaan erikokoisille johtoille, virtaluokille ja asennusympäristöille.
Paneelin korvakkeet toimivat mekaanisesti kiinnittämällä johtimen johtavaan liittimeen käyttämällä puristusta tai mekaanista puristusta. Tämä liitäntä varmistaa minimaalisen vastuksen johtimen ja paneelin virtakiskon välillä.
Prosessi toimii useissa vaiheissa:
Oikein kiristettynä paneelin korvakkeet muodostavat matalavastuksen sähköreitin. Tämä vähentää energiahävikkiä ja auttaa ylläpitämään järjestelmän tehokkuutta.
Suuren kapasiteetin tehojärjestelmissä nämä liittimet on suunniteltu käsittelemään suuria virtoja säilyttäen samalla turvalliset käyttölämpötilat.
Paneelilevyn korvakkeet on suunniteltu tukemaan sekä sähkönjohtavuutta että mekaanista lujuutta. Suunnittelu sisältää tyypillisesti useita olennaisia elementtejä:
Johtava runko valmistetaan yleensä korkean johtavuuden omaavasta kuparista tai alumiinista. Joissakin malleissa on suojapinnoite, joka parantaa korroosionkestävyyttä ja lisää kestävyyttä.
Mekaaninen puristus varmistaa, että johdin pysyy tukevasti kiinni myös tärinän tai lämpölaajenemisen aikana. Tämä vakaus on välttämätöntä teollisuusympäristöissä, joissa sähköpaneeleihin kohdistuu vaihtelevaa kuormitusta.
Paneelin korvakkeita käytetään monenlaisissa sähkönjakelujärjestelmissä, joissa tarvitaan luotettavaa johtimien päättämistä.
Yleisiä sovelluksia ovat:
Näiden liittimien avulla sähköasentajat voivat päätellä suuret johtimet turvallisesti sähköistä suorituskykyä heikentämättä. Niiden modulaarinen rakenne mahdollistaa myös helpomman huollon ja päivitykset sähköjärjestelmiä laajennettaessa.
| Parametri | Kuvaus |
| Materiaali | Kupari tai alumiiniseos |
| Pintakäsittely | Tinattu tai korroosionkestävä pinnoite |
| Wire Range | 6 AWG - 600 kcmil mallista riippuen |
| Jännitteen luokitus | 600V asti |
| Nykyinen kapasiteetti | Vaihtelee johtimen koon ja rakenteen mukaan |
| Asennustyyppi | Kiinnitettävä pultti tai ruuvipuristin |
| Lämpötilaluokitus | Tyypillisesti jopa 90°C |
Nämä parametrit auttavat insinöörejä määrittämään yhteensopivuuden olemassa olevien sähköjärjestelmien kanssa. Oikean korvakkeen koon ja tehon valitseminen varmistaa pitkän aikavälin toimintavarmuuden.
Sähköasentajat kohtaavat usein useita haasteita työskennellessään paneelin korvakkeiden kanssa. Näiden ongelmien ymmärtäminen auttaa estämään järjestelmävikoja.
Löysät liitännät
Virheellinen kiristys voi lisätä sähkövastusta ja lämmön muodostumista. Kalibroitujen vääntömomenttityökalujen käyttö varmistaa, että korvake on kiristetty valmistajan ohjeiden mukaisesti.
Virheellinen johdon koko
Liian pienen tai liian suuren johtimen käyttö korvakkeelle voi heikentää liitosta. Tarkista aina johtojen yhteensopivuus ennen asennusta.
Hapetus ja korroosio
Kosteissa tai teollisuusympäristöissä hapettuminen voi vaikuttaa yhteyden suorituskykyyn. Tinapinnoitus ja suojapinnoitteet auttavat vähentämään tätä riskiä.
Oikean paneelikorvakkeen valinta edellyttää useiden teknisten tekijöiden arviointia.
Kuparikorvakkeet tarjoavat yleensä paremman johtavuuden ja kestävyyden, kun taas alumiinikorvakkeet tarjoavat kevyemmän painon ja kustannusetuja. Lopullinen valinta riippuu järjestelmävaatimuksista ja asennusolosuhteista.
Valmistajat, kuten CMKS Electronic Design paneelikorvakkeet, jotka täyttävät tiukat sähkötehostandardit varmistaen samalla helpon asennuksen nykyaikaisiin sähkönjakelujärjestelmiin.
Säännöllinen tarkastus ja huolto auttavat varmistamaan paneelin korvakkeen suorituskyvyn ajan mittaan.
Suositeltuja käytäntöjä ovat:
Sähköalan ammattilaisten tulee aina noudattaa asianmukaisia turvatoimenpiteitä paneelitauluja huollettaessa, jotta vältytään tahattomalta kosketukselta jännitteellisiin piireihin.
Mikä on paneelin korvakkeen päätarkoitus?
Keskuskeskuksen korvakkeen ensisijainen tehtävä on liittää sähköjohtimet turvallisesti keskuskeskukseen tai jakelujärjestelmään samalla kun säilytetään vakaa virtatie.
Ovatko paneelin korvakkeet yhteensopivia sekä kupari- että alumiinijohtojen kanssa?
Jotkut korvakkeet on suunniteltu kaksoisyhteensopivuutta varten, kun taas toiset on optimoitu tietylle johdintyypille. Tarkista aina tuotteen tekniset tiedot ennen asennusta.
Miksi oikea vääntömomentti on tärkeä napaliitoksille?
Oikea vääntömomentti varmistaa riittävän kosketuspaineen johtimen ja korvakkeen välillä. Tämä estää ylikuumenemisen ja varmistaa tehokkaan sähkönjohtavuuden.
Voivatko paneelikorvakkeet käsitellä suurvirtasovelluksia?
Kyllä. Monet teollisuusluokan paneelikorvakkeet on suunniteltu kestämään suuria virtakuormia, kun ne sovitetaan sopivan johdinkoon ja asennustavan kanssa.
Keskuslevyjen korvakkeet ovat keskeisiä komponentteja sähkönjakelujärjestelmissä varmistaen turvalliset ja luotettavat johdinliitännät paneelikeskusten sisällä. Niiden kyky tarjota vakaat mekaaniset ja sähköiset rajapinnat auttavat ylläpitämään tasaista virransyöttöä asuin-, liike- ja teollisuusympäristöissä.
Näiden liittimien toiminnan ymmärtäminen, oikeiden teknisten tietojen valinta ja niiden oikea ylläpito voi parantaa merkittävästi sähköasennusten turvallisuutta ja tehokkuutta.
CMKS elektroninenjatkaa kestävien ja tarkasti suunniteltujen paneelikorvakkeiden kehittämistä, jotka on suunniteltu vastaamaan nykyaikaisen sähkönjakeluinfrastruktuurin tarpeita. Jos etsit luotettavia ratkaisuja tai teknistä ohjausta paneelisovelluksiin, ole hyväota meihin yhteyttätänään keskustellaksemme projektisi vaatimuksista ja selvittääksemme, kuinka tuotteemme voivat tukea sähköjärjestelmiäsi.
