Luotettavat sähköliitännät ovat välttämättömiä turvalliselle sähkönjakelulle liikerakennuksissa, teollisuuslaitoksissa ja sähkölaitteissa. Jakelujärjestelmien monimutkaistuessa liitäntäkomponenttien on tarjottava vakaa johtimen pääte, luotettava mekaaninen kosketus ja yhteensopivuus aiotun asennusympäristön kanssa.2 johdinpaneelin korvakettäon suunniteltu sovelluksiin, jotka edellyttävät sopivaa liitinjärjestelyä sähkönjakelulaitteiden johtimien liittämiseksi.
Sopivien liitoskomponenttien valintaan kuuluu muutakin kuin fyysisten mittojen tarkistaminen. Sähköarvot, johtimien yhteensopivuus, asennustavat, materiaaliominaisuudet ja sovellettavat standardit vaikuttavat kaikki päätteen soveltuvuuteen tiettyyn järjestelmään. Wenzhou Kangshuai Electronic Co., Ltd. on erikoistunut mekaanisiin korvakkeisiin, kylmäpuristettuihin liittimiin ja liittimiin, jotka tarjoavat sähköliitäntätuotteita monenlaisiin teollisiin sovelluksiin.
Paneelilevyt ovat tärkeä osa sähkönjakelujärjestelmiä. Ne järjestävät tulevan virran ja jakavat sähköä haarapiireihin suojalaitteiden ja niihin liittyvien johtimien kautta. Näissä järjestelmissä päätekomponentit muodostavat fyysisen ja sähköisen yhteyden johtimien ja määrättyjen liitäntäpisteiden välille.
Näiden liitäntöjen laatu vaikuttaa asennuksen luotettavuuteen, huoltovaatimuksiin ja yleiseen sähköturvallisuuteen. Sopivan liittimen on vastattava sovellukselle määritettyä johtimen tyyppiä, johtimen kokoa, sähkökuormaa ja laitekokoonpanoa.
Sähkönjakelulaitteet sisältävät usein useita johtimia ja liitäntäpisteitä rajoitetun kotelon sisällä. Asianmukainen liitinrakenne auttaa järjestämään johdotuksen ja ylläpitämään selkeää liitäntäjärjestelyä. Tämä on erityisen tärkeää asennuksissa, joissa saavutettavuutta, johtimien reititystä ja huoltotoimenpiteitä on tarkasteltava yhdessä.
Hyvin suunniteltu liitäntäjärjestely voi auttaa teknikoita tunnistamaan johtimet helpommin ja suorittamaan tarkastukset tai huoltotyöt tehokkaammin. Oikea johtimen sijoitus vähentää myös liitettyjen komponenttien tarpeetonta mekaanista rasitusta ja auttaa pitämään paneelin sisätilat järjestyksessä.
Sähköliittimillä on oltava sopivat kosketuspinnat ja varma mekaaninen kiinnitys. Huono kosketus voi lisätä sähkövastusta ja tuottaa paikallista lämpöä, varsinkin kun liitännät kantavat jatkuvaa kuormitusta tai ovat epäsuotuisat käyttöolosuhteet.
Asianmukainen komponenttivalinta ja oikeat asennusmenetelmät auttavat vähentämään näitä riskejä. Liitäntäpinnat, johtimien valmistelu, kiinnitysmenetelmät ja määrätyt kiristysvaatimukset tulee ottaa huomioon asennuksen aikana. Päätteiden valinnassa tulee noudattaa laitevalmistajan ohjeita ja soveltuvia sähkövaatimuksia.
Eri sähköasennuksilla on erilaiset liitäntävaatimukset. Yhteen paneelikokoonpanoon sopiva liitin ei välttämättä sovi toiseen, koska johdinmateriaalit, käytettävissä oleva tila, käyttöolosuhteet ja laitteiden arvot voivat vaihdella.
Johtimien yhteensopivuus on yksi tärkeimmistä seikoista sähköliittimiä valittaessa. Liittimen tulee olla hyväksytty asennuksessa käytetyn johdinmateriaalin ja koon mukaan. Kupari- ja alumiinijohtimilla voi olla erilaisia materiaaliominaisuuksia, joten yhdelle tyypille tarkoitetun liitäntäkomponentin ei pitäisi automaattisesti olettaa sopivaa toiseen.
Ennen päätteen valintaa teknisen henkilöstön tulee tarkistaa valmistajan tekniset tiedot ja vahvistaa sallitut johdinyhdistelmät. Jos useiden johtimien on tarkoitus jakaa yhteys, päätteen on oltava nimenomaan mitoitettu tätä järjestelyä varten. Useamman kuin yhden johdinaukon läsnäolo ei itsessään takaa yhteensopivuutta jokaisen johdinkoon tai -yhdistelmän kanssa.
Turvallinen mekaaninen liitäntä auttaa ylläpitämään kosketusta johtimen ja liittimen välillä. Tärinä, toistuva huolto, lämpöjaksot ja virheellinen kokoonpano voivat vaikuttaa liitoksen vakauteen, jos valittu komponentti tai asennustapa ei sovellu.
Terminaalin suunnittelua tulisi siksi arvioida suhteessa suunniteltuun sovellukseen. Olennaisia näkökohtia ovat kiinnitysrakenne, johtimen kiinnitysmenetelmä, käytettävissä oleva asennustila ja valmistajan määräämä kokoonpanomenettely.
Sähköarvot määrittävät, sopiiko liitäntäkomponentti tiettyyn asennukseen. Virtakapasiteetti, nimellisjännite, lämpötilarajoitukset ja oikosulkuvaatimukset on arvioitava koko sähköjärjestelmän yhteydessä.
Näitä ominaisuuksia ei pitäisi päätellä pelkästään ulkonäön tai tuotekategorian perusteella. Insinöörien ja asentajien tulee tutustua tarkistettuihin tuotedokumentaatioihin ja niiden laitteiden arvoihin, joissa päätettä käytetään.
Jotkin sähkönjakelujärjestelyt vaativat liitinkokoonpanon, joka sisältää useamman kuin yhden johtimen määrätyssä liitäntäkohdassa. Tällaisissa tapauksissa sopiva kaksijohdinrakenne voi auttaa yksinkertaistamaan johtimien reititystä ja tukemaan järjestelmällisempää asennusta.

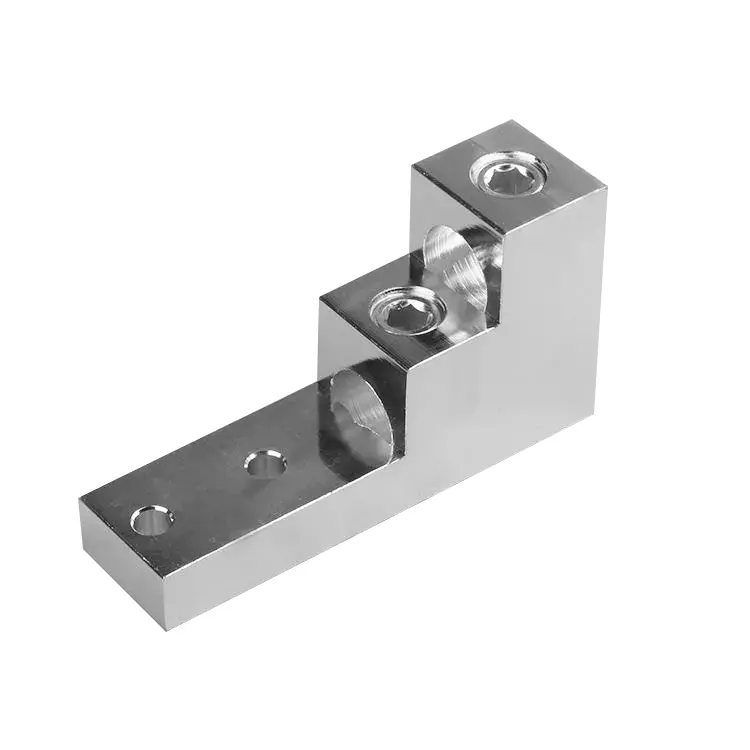

2 johdinpaneelin korvakettätulee valita niiden hyväksytyn kokoonpanon ja aiotun sähköisen toiminnan mukaan. Niiden soveltuvuus riippuu valmistajan tiedoista, kytkettävistä johtimista sekä keskuksen tai siihen liittyvien laitteiden vaatimuksista.
Sähkökoteloissa on oltava johtimet, suojalaitteet, virtakiskot ja muut komponentit vaarantamatta turvallisuutta tai saavutettavuutta. Asianmukainen liitinjärjestely voi vähentää tarpeettomia johtimien risteyksiä ja tukea järjestelmällisempää sijoittelua.
Tilatehokkuuden ei kuitenkaan tulisi koskaan korvata sähköistä yhteensopivuutta. Asennuksessa on säilytettävä vaaditut välykset, ylläpidettävä asianmukaisia johtimien taivutusolosuhteita ja varmistettava pääsy tarkastusta ja huoltoa varten. Lopullisen layoutin tulee noudattaa soveltuvia laiteohjeita ja sähkömääräyksiä.
Suunniteltua johdotusjärjestelyä vastaava liitäntärakenne voi yksinkertaistaa kokoamista ja auttaa teknikoita noudattamaan johdonmukaisia asennusmenettelyjä. Tästä voi olla hyötyä sähköpaneelien valmistuksessa, laitteiden integroinnissa ja projekteissa, joihin liittyy toistuvia paneelikokoonpanoja.
Standardoitu komponenttivalinta tukee myös selkeämpää dokumentointia ja johdonmukaisempia huoltokäytäntöjä. Kun terminaalit tunnistetaan niiden hyväksyttyjen spesifikaatioiden ja sovellusvaatimusten perusteella, tekniset tiimit voivat vähentää epävarmuutta kokoonpanon ja vaihdon aikana.
Sähköliittimen suorituskyky riippuu sen suunnittelusta, materiaaliominaisuuksista, mittatarkkuudesta ja valmistuksen johdonmukaisuudesta. Nämä tekijät vaikuttavat sähkökontaktiin, mekaaniseen lujuuteen, asennuksen sopivuuteen ja pitkäaikaiseen huoltovarmuuteen.
Johtavat materiaalit valitaan suunniteltujen sähköisten ja mekaanisten vaatimusten mukaan. Niiden johtavuus, lujuus, korroosiokäyttäytyminen ja yhteensopivuus johtimen kanssa vaikuttavat valmiin komponentin soveltuvuuteen.
Myös pinnan kunto on tärkeä. Likaantuminen, sopimattomat pintakäsittelyt tai käsittelyn aikana tapahtuneet vauriot voivat vaikuttaa kosketusrajapintaan. Tästä syystä valmistuksen valvonta ja asianmukaiset varastointi- ja käsittelymenetelmät edistävät sähköliitäntätuotteiden laatua.
Jos kyseessä on eri metallit, yhteensopivuus on varmistettava valmistajan teknisten asiakirjojen avulla. Oikea terminaalisuunnittelu ja hyväksytty asennustapa auttavat vähentämään sopimattomiin materiaaliyhdistelmiin liittyviä riskejä.
Tarkka valmistus auttaa varmistamaan, että päätekomponentit vastaavat suunniteltua suunnittelua. Tasaiset mitat tukevat asianmukaista asennusta ja vähentävät asennusvaikeuksien todennäköisyyttä asennuksen aikana.
Valmistajat voivat tukea tuotteiden yhdenmukaisuutta valvotuilla tuotantomenetelmillä, sopivilla työkaluilla, prosessin seurannalla ja tarkastuksella. Tarkastusmenetelmät riippuvat tuotteen suunnittelusta ja sovellukselle asetetuista laatuvaatimuksista.
Tarkastus on tärkeä osa luotettavien sähköliitäntäkomponenttien tuotantoa. Tuotteesta ja sen käyttötarkoituksesta riippuen laatutarkistukset voivat koskea mittojen mukaisuutta, pinnan kuntoa, materiaalivaatimuksia, mekaanisia ominaisuuksia ja asiaankuuluvia sähköisiä suorituskykykriteerejä.
Todentamisen tulisi perustua määriteltyihin vaatimuksiin yleisten oletusten sijaan. Tekniset asiakirjat, tarkastuspöytäkirjat ja sovellettavat testiraportit auttavat määrittämään, soveltuuko komponentti aiottuun käyttötarkoitukseensa.
| Laadun huomioon ottaminen | Tarkastuksen painopiste | Käytännön hyöty |
|---|---|---|
| Materiaalin vaatimustenmukaisuus | Määritelty materiaali ja pinnan kunto | Tukee asianmukaista sähköistä ja mekaanista suorituskykyä |
| Mittojen tarkkuus | Liittimen geometria ja liitännät sopivat | Auttaa säilyttämään yhtenäisen kokoonpanon |
| Mekaaninen eheys | Rakenteellinen kunto ja johtimen pysyvyys | Tukee turvallista asennusta |
| Sähkösoveltuvuus | Tarkistetut luokitukset ja sovellusten yhteensopivuus | Auttaa varmistamaan oikean käytön järjestelmässä |
| Dokumentaatio | Tekniset tiedot ja sovellettavat testitiedot | Tukee tuotteiden todentamista ja jäljitettävyyttä |
Jopa hyvin valmistettu pääte voi toimia huonosti, jos se on asennettu väärin. Luotettavat sähköliitännät riippuvat sopivasta tuotevalinnasta, asianmukaisesta johtimien valmistelusta, oikeasta kiinnityksestä ja laitevalmistajan ohjeiden noudattamisesta.
Johtimen valmistelussa tulee noudattaa päätteen valmistajan vaatimuksia. Eristys on poistettava määrättyyn pituuteen vaurioittamatta johdinsäikeitä tai pienentämättä johtimen tehollista poikkipinta-alaa.
Vaurioituneet säikeet, saastuminen ja virheellinen kuorinta voivat vaarantaa liitoksen. Kierretyille johtimille vaaditun valmistelun tai käsittelyn on oltava yhteensopivia liittimen rakenteen kanssa. Lisäkomponentteja saa käyttää vain valmistajan ohjeiden salliessa.
Kiinnitysvaatimukset vaihtelevat terminaalin rakenteen ja sovelluksen mukaan. Alikiristys voi johtaa riittämättömään kosketuspaineeseen, kun taas liiallinen kiristäminen voi vahingoittaa johdinta tai liitäntälaitteistoa. Teknikkojen tulee käyttää määritettyjä vääntömomenttiarvoja ja sopivia työkaluja aina, kun valmistaja niitä vaatii.
Asennustoimenpiteissä tulee ottaa huomioon myös päätteen ympärillä oleva tila ja kytkettyjen johtimien reititys. Mekaanisia kuormia ei saa siirtää tarpeettomasti liitoskohtaan pakotetun kohdistuksen tai liiallisen langan kireyden vuoksi.
Asennuksen jälkeen liitäntä tulee tarkastaa asiaankuuluvien työohjeiden ja turvallisuusvaatimusten mukaisesti. Tarkastus voi auttaa tunnistamaan näkyvät vauriot, väärän johtimen asennon, sopimattoman kiinnityksen tai häiriöt lähellä oleviin komponentteihin.
Pätevän henkilöstön tulee suorittaa sähkötestaukset ja käyttöönotto laitteelle sopivilla menetelmillä. Jännitteisen työn tulee noudattaa soveltuvia turvallisuusvaatimuksia, eikä liitäntöjä saa säätää jännitteen ollessa päällä, ellei erityisesti valtuutettu menettely sitä salli.
Sähköliitäntäkomponentit tukevat laajaa valikoimaa laitteita ja infrastruktuuria. Niiden valikoima vaihtelee käyttöympäristön, johtimien järjestelyn, sähköarvojen ja huoltotarpeiden mukaan.
Liikerakennukset, tehtaat ja huoltotilat käyttävät jakelulaitteita valaistuksen, koneiden, LVI-järjestelmien ja muiden sähkökuormien syöttämiseen. Asianmukaiset päätekomponentit auttavat luomaan organisoituja johdinliitäntöjä paneelikeskusten ja niihin liittyvien laitteiden sisällä.
Näissä ympäristöissä luotettavat yhteydet edistävät toiminnan jatkuvuutta ja tukevat rutiinitarkastuksia. Tuotteen valinnassa tulee ottaa huomioon järjestelmän sähköiset ominaisuudet sekä asennusolosuhteet kotelon sisällä.
Teollisuuskoneissa yhdistetään usein moottoreita, ohjauspiirejä, suojalaitteita ja virranjakelukomponentteja. Sopivat liittimet auttavat yhdistämään nämä elementit laitteen sähköiseen arkkitehtuuriin.
Valmistajat voivat myös hyötyä yhdenmukaisista komponenttimäärityksistä eri laitemalleissa. Standardoitu valinta voi yksinkertaistaa kokoonpanodokumentaatiota, huoltosuunnittelua ja varaosien tunnistamista, mikäli valitut liittimet ovat yhteensopivia kunkin mallin kanssa.
Sähkönjakelulaitteistot edellyttävät liitäntäkomponentteja, jotka täyttävät määritellyt sähköiset ja mekaaniset vaatimukset. Insinöörien on otettava huomioon kuormitusominaisuudet, suojauksen koordinointi, ympäristöolosuhteet ja niihin liittyvien laitteiden arvot päätelaitteita valitessaan.
Näissä sovelluksissa komponentin soveltuvuutta on tuettava sen teknisillä asiakirjoilla ja mahdollisilla tarvittavilla hyväksynnöillä. Pelkkä yleinen kuvaus ei riitä varmistamaan tietyn asennusstandardin noudattamista.
Sähköliittimiä on saatavana erilaisina rakenteina ja kytkentäjärjestelyinä. Pääerojen ymmärtäminen auttaa teknisiä tiimejä valitsemaan komponentteja, jotka vastaavat kytkentäsuunnitelmaa ja laitteiden vaatimuksia.
| Valintatekijä | Mitä vahvistetaan | Miksi sillä on merkitystä |
|---|---|---|
| Johdinmateriaali | Hyväksytty yhteensopivuus kuparin tai alumiinin kanssa | Auttaa välttämään sopimattomia materiaaliyhdistelmiä |
| Kapellimestari järjestely | Sallittu määrä ja yhdistelmä johtimia | Tukee oikeaa yhteyskonfiguraatiota |
| Sähköluokitus | Virta-, jännite- ja lämpötilavaatimukset | Auttaa ylläpitämään järjestelmän turvallisuutta |
| Asennustila | Liittimen mitat ja tarvittavat välykset | Tukee käytännöllistä johdotusta ja huoltoa |
| Vaatimustenmukaisuus | Sovellettavat standardit ja laitehyväksynnät | Auttaa varmistamaan sopivuuden suunniteltuun asennukseen |
Vertailujen tulee perustua todennettuihin spesifikaatioihin eikä tuotteen ulkonäköä koskeviin oletuksiin. Jos pääte on tarkoitettu käytettäväksi tietyn keskustaululaitteiston kanssa, yhteensopivuus kyseisen laitteen kanssa on varmistettava ennen asennusta.
Tarkista johdinmateriaali, hyväksytty johtimen koko, sähköarvot, sallittu liitäntäjärjestely, asennusmitat ja sovellettavat sertifiointivaatimukset. Päätteen tulee olla laitteistoon ja aiottuihin käyttöolosuhteisiin sopiva.
Ei. Liittimeen voidaan sijoittaa useita johtimia vain, jos sen suunnittelu ja valmistajan tiedot nimenomaisesti sallivat aiotun johdinjärjestelyn. Sopimattoman liittimen käyttö voi johtaa huonoon kosketukseen, ylikuumenemiseen tai muihin sähkövaaroihin.
Oikea kiristys auttaa määrittämään liitosrakenteen edellyttämän kosketuspaineen. Riittämätön tai liiallinen kiristys voi vaikuttaa mekaaniseen vakauteen ja sähköiseen suorituskykyyn. Noudata aina määritettyä asennusmenettelyä ja käytä asianmukaisia työkaluja.
Yhteyden laatua voidaan tukea oikean tuotteen valinnalla, huolellisella johtimien valmistelulla, asianmukaisella asennuksella, asianmukaisella tarkastuksella ja huoltotoimenpiteiden noudattamisella. Kaikissa tarkastuksissa tai huolloissa tulee noudattaa laitteen valmistajan ohjeita ja soveltuvia turvallisuussääntöjä.
Asiaankuuluvat asiakirjat voivat sisältää tuotepiirustuksia, materiaalimäärityksiä, johtimien yhteensopivuustietoja, sähköarvoja, asennusohjeita ja soveltuvia testi- tai sertifiointiasiakirjoja. Tarvittavat asiakirjat riippuvat projektin eritelmistä ja asennusta koskevista standardeista.
Sähköliitäntätekniikka kehittyy edelleen nykyaikaisen sähkönjakelun, teollisuusautomaation, konevalmistuksen ja rakennusinfrastruktuurin tarpeiden rinnalla. Järjestelmien integroituessa päätekomponenttien valinnassa on huomioitava huolellisesti turvallisuus, yhteensopivuus, valmistuksen laatu ja asennusvaatimukset.
Sovelluksiin, joihin liittyy2 johdinpaneelin korvakettä, sopivin ratkaisu on sellainen, joka vastaa suunniteltua johdinjärjestelyä ja noudattaa asiaankuuluvien sähkölaitteiden arvoja ja ohjeita. Luotettavat tulokset riippuvat sekä tuotteen laadusta että oikeasta asennuksesta, joten tekninen tarkastus on olennainen osa komponenttien valintaa.
Wenzhou Kangshuai Electronic Co., Ltd.on kehittänyt kykyään mekaanisten korvakkeiden, kylmäpuristettujen liittimien ja liittimien suunnittelussa, tutkimuksessa ja kehityksessä sekä tuotannossa. Yritys palvelee sovellusalueita mukaan lukien sähkö, tietoliikenne, koneet, rakentaminen, kuljetus, autovalmistus, kodinkoneet ja sähköasennus.
Vakiintuneen teknisen kyvyn, edistyneen tuotantoteknologian ja kattavien testauslaitteiden ansiosta Wenzhou Kangshuai Electronic Co., Ltd. on saanut ISO 9001 -laatujärjestelmän sertifioinnin. Yhtiö ilmoittaa myös, että sen tuotteet täyttävät UL-standardit ja niillä on SGS-ympäristösertifikaatti. Sen tuotteita toimitetaan markkinoille Euroopassa, Yhdysvalloissa, Kaakkois-Aasiassa, Etelä-Amerikassa, Lähi-idässä ja muilla alueilla.
Wenzhou Kangshuai Electronic Co., Ltd. on sitoutunut turvalliseen, luotettavaan, soveltuvaan ja vakaaseen sähkötuotteiden laatuun ja keskittyy edelleen tuotannon laatuun, tekniseen kehitykseen ja luotettavaan palveluun. Sen kokemus mekaanisista korvakkeista, liittimistä ja liittimistä tukee sähköliitäntävaatimuksia monissa teollisissa sovelluksissa.
-
